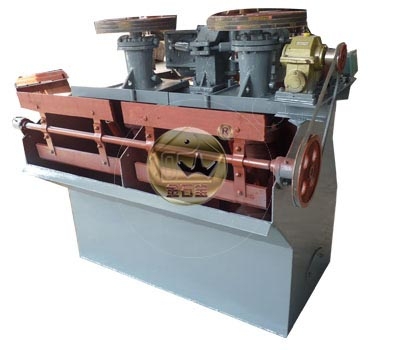

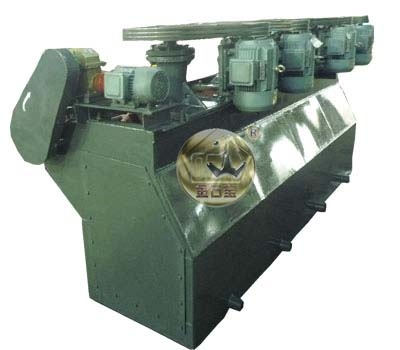

SF浮选机
主要特点
1.吸气量大，能耗小。
2.有自空气，自吸矿浆的能力，水平配置，不需要泡沫泵。
3.叶轮圆周速度低，磨损件使用周期厂，叶轮与盖板之间的间隙较大，并且随叶轮，盖板间隙的增大对吸气量影响较小。
4.槽内矿浆按固定的流动方式进行上、下双循环，有利于粗粒矿物的悬浮。
一、产品概述
该机为自吸气，吸浆型机械搅拌式浮选机，适用于有色金属，黑色金属和非金属矿物的选别，特别适用于黄金矿山，有利于选矿的提高。
二、工作原理
（一）SF型浮选机其结构特点是采用后倾式双叶轮，它由主叶片组成，主叶片的作用一是吸入足够的空气，二是吸入矿浆。辅叶片的作用主要是抽吸其下部矿浆向四周抛出，这部分矿浆比叶片抛出的气液混合物比重大，因此，离心力亦大，对气液混合物具有较大的加速作用，加大了叶轮腔的真空度，提高了浮选机的吸气量。辅叶片的另一作用是使下部矿浆产生循环，增加了叶轮到槽低的距离而不产生粗矿沉淀。
（二）当叶轮旋转时，在叶轮腔内形成负压区，空气经吸气管和中心筒被吸进叶轮腔，同时矿浆经中心筒及盖板上的循环也吸进叶轮腔，在此完成了气液混合，混合后的矿浆即以较大的切向和径向动量失离叶轮叶片，通过盖板较均匀地散到槽中，大量的矿化气泡和一部分矿浆升到浮选槽上部，刮板将泡沫刮出，剩余的矿浆返回下部再循环。

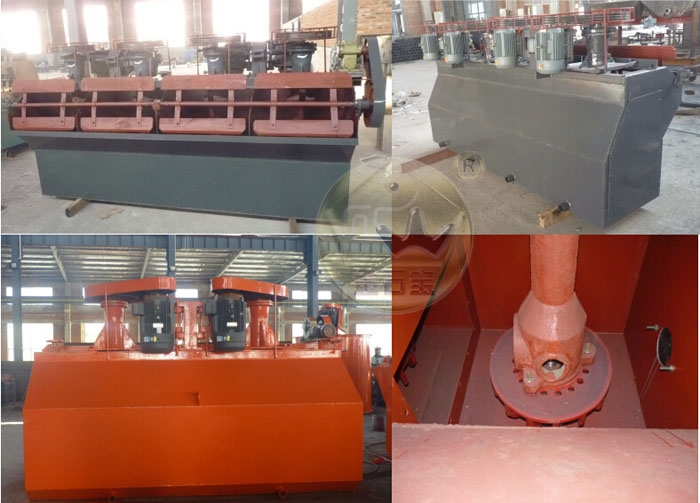

三、设备基本结构
四、技术参数
|
型号 |
有效容量( m3) |
尺寸(L*W*H) (mm) |
叶轮直径(mm) |
叶轮转速(r/分) |
处理量 (m3/分) |
功率 (kw) |
吸气量(m3/分) |
单槽重量(kg) |
|
SF-0.15 |
0.15 |
500*500*600 |
200 |
536 |
0.06-0.18 |
1.5/0.55 |
0.8-1 |
269 |
|
SF-0.37 |
0.37 |
700*700*750 |
296 |
386 |
0.2-0.4 |
1.5/0.05 |
0.8-1 |
468 |
|
SF-0.7 |
0.7 |
820*900*950 |
350 |
400 |
0.3-0.9 |
3/1.1 |
0.8-1 |
805 |
|
SF-1.2 |
1.2 |
1100*1100*1100 |
450 |
312 |
0.6-1.2 |
5.5/1.1 |
1-1.2 |
1373 |
|
SF-2.8 |
2.8 |
1700*1600*1150 |
550 |
268 |
1.5-3.5 |
11/1.5 |
1-1.2 |
2138 |
|
SF-4 |
4 |
1850*2050*1200 |
650 |
220 |
2-4 |
15/1.5 |
1-1.2 |
2582 |
|
SF-8 |
8 |
2200*2900*1400 |
760 |
191 |
4-8 |
30/1.5 |
0.9-1 |
4129 |
|
SF-10 |
10 |
2200*2900*1700 |
760 |
191 |
5-10 |
30/1.5 |
0.9-1 |
4486 |
|
SF-16 |
16 |
2850*3800*1700 |
760 |
191 |
5-16 |
30*2/1.5 |
0.9-1 |
8320 |
|
SF-20 |
20 |
2850*3800*2000 |
760 |
191 |
5-20 |
30*2/1.5 |
0.9-1 |
9828 |
