锯齿波跳汰机
改进型锯齿波跳汰机
1.设备简单，易维护。
2.设备广泛用于砂金、钨、锡、铁、锰、钛、铬、硫、煤、金刚石等多种矿物选别。
3.节能，环保新型重选设备。
4.处理能力大、选别粒度范围广，回收率高。
产品概述
锯齿波跳汰机是近年来研发推广使用的一种节能，环保的新型重选设备，由于其处理能力大，选别粒度范围广，回收率高，维护简单，广泛用于砂金、钨、锡、铁、锰、钛、铬、硫、煤、金刚石等多种矿物选别和锰渣，铬渣，不锈钢渣等冶炼渣回收，矿山选 矿尾矿中的金属回收，处理等。
我司推出的改进型JT2-2锯齿波跳汰机广泛应用于选金，选矿船上的粗选，扫选和精选作业，其组合使用有效的节省了占地空间，提高了选矿效率。改进JT2-2A、JT4-2A型锯齿波大颗粒跳汰机，给矿粒度小于60mm，采用筛上排矿，应用于重晶石矿、锰矿、铁 矿等大颗粒矿石的选矿。
产品结构

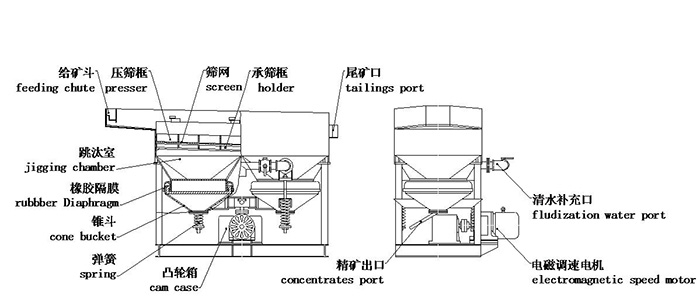

设备主要由：给矿斗、跳汰室、压筛框、筛网、承筛框、锥斗、橡胶隔膜、弹簧、凸轮箱、电磁调速电机、清水补充口、精矿口、尾矿口等构成。
技术参数
|
型号 |
JT-0.57 |
JT1-1 |
JT2-2 |
JT3-1 |
JT4-2 |
JT5-2 |
|
|
跳 汰 室 |
截面 形状 |
梯形 |
梯形 |
矩形 |
梯形 |
矩形 |
梯形 |
|
长×宽 (mm) |
450～750×950 |
450～900×1500 |
1070×1070 |
960～2000×1950 |
1510×1510 |
1200～2000×3150 |
|
|
列数 |
单 |
单 |
单 |
单 |
单 |
单 |
|
|
总室数 (个) |
1 |
1 |
2 |
1 |
2 |
2 |
|
|
单室 面积 (m2) |
0.57 |
1 |
1.14 |
3.3 |
2.43 |
2.12(单室) 2.77(双室) |
|
|
总面积 (m2) |
0.57 |
1 |
2.28 |
3.3 |
4.86 |
5 |
|
|
冲程系数 |
0.57 |
0.64 |
0.45 |
1 |
0.58(单动力) 0.45(双动力) |
0.58(单动力) 0.45(双动力) |
|
|
给矿 粒度(mm) |
5 |
5 |
10 |
<20 |
8, 筛上自动排矿<35 |
8, 筛上自动排矿<35 |
|
|
处理能力 (t/h) |
1～3 |
2～3 |
4～8 |
10～15 |
12～16 |
10～20 |
|
|
耗水量 (m3/h) |
1～2 |
2～3 |
2～4 |
3～6 |
4～8 |
5～10 |
|
|
隔 膜 |
冲程 (mm) |
12，17，21 |
12，17，21 |
12，17，21 |
10～47 可调 |
10～30 |
15，20，25 |
|
冲次 (min-1) |
60～156 可调 |
60～156 可调 |
60～156 可调 |
80～100 可调 |
80～120 可调 |
80～120 可调 |
|
|
电 动 机 |
型号 |
YCT 132-4B |
YCT 100L-6 |
YCT32-4 |
YCT-4B |
YCT 160-4B |
YCT 200-4A |
|
功率 (kw) |
1.5 |
2.2 |
3 |
5.5 |
5.5 (双动力) 7.5 (单动力) |
5.5 (双动力) 7.5 (单动力) |
|
|
外型尺寸 (长×宽×高)mm |
1530×780×1550 |
2060×1112×1890 |
2870×1520×1880 |
2662×2000×3030 |
4240×1990×2750 |
3940×2006×2580 |
|
|
重量(kg) |
612 |
989 |
1637 |
3260 |
3500 |
3854 |
|
注：以上技术参数仅供参考，处理量和补给水量随矿石粒度，矿石性质及作业条件不同而异。

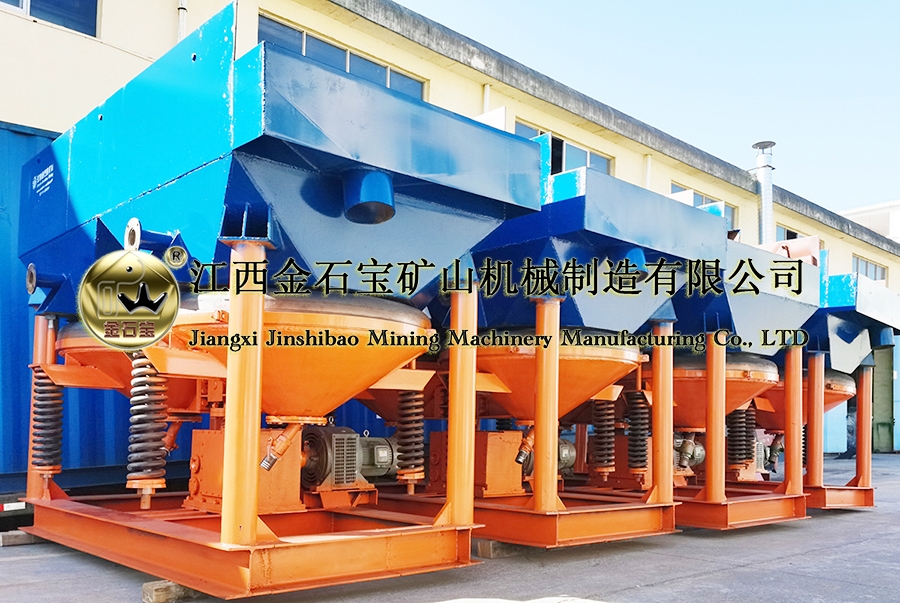

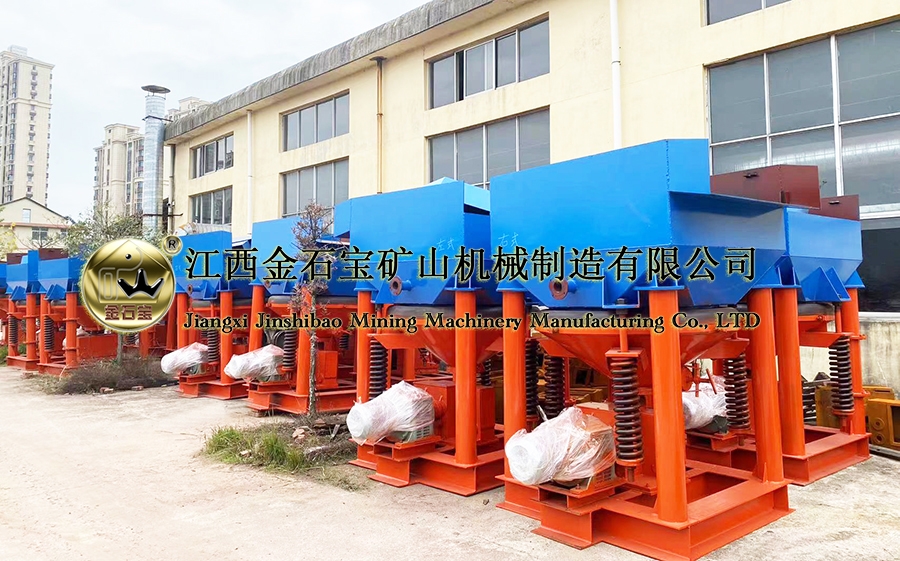

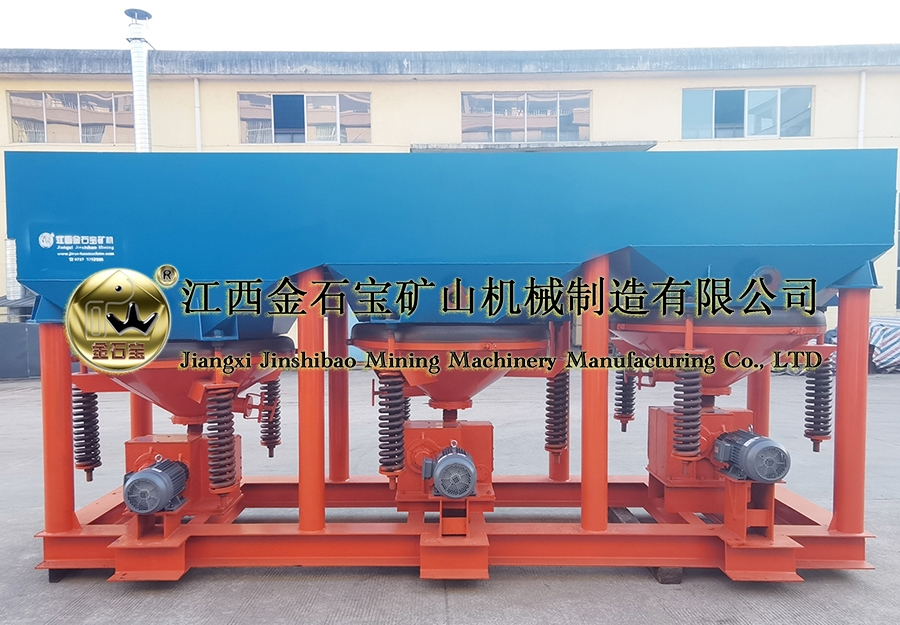

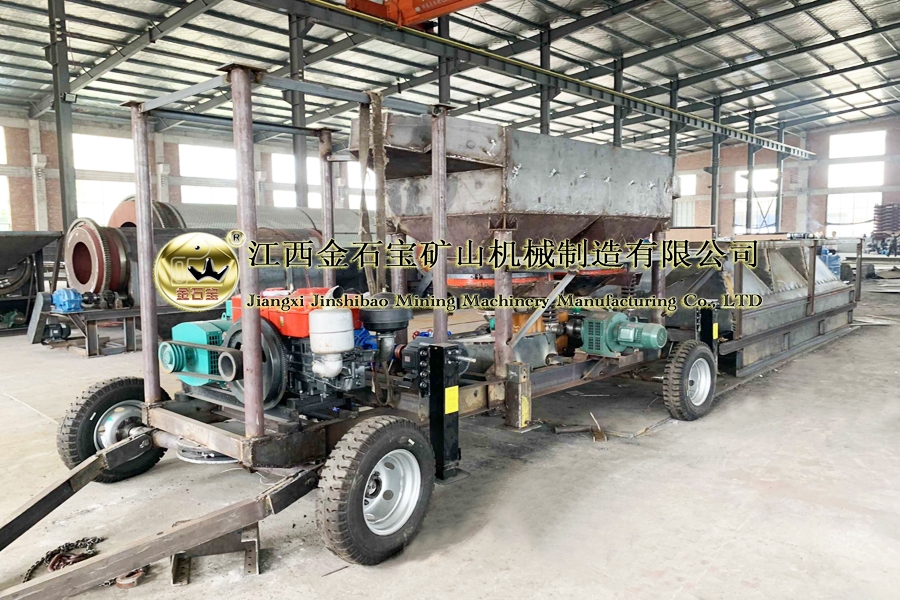

成品展示
设备在不断的更新换代，获取最新设备参数请电话咨询，联系电话 15879778652。
